无泄漏煤气排水器是针对目前使用的煤气排水器容易泄漏煤气的重大缺陷,提供一种防击穿无泄漏煤气排水器,它能够在使用状态下不管发生煤气压力波动或水封过低(严重缺水)的情况下,均能实现煤气零泄漏。 煤气排水器产品简介
无泄漏煤气排水器由普通排水器和防泄漏装置组成,利用水封高度克服煤气压力,从而封住煤气,当煤气管网压力波动或其它原因引起的排水器有效水位异常降低,煤气击穿水封,防泄漏装置动作,关闭溢流口,遏止煤气外泄,防止事故发生。 煤气排水器工作原理

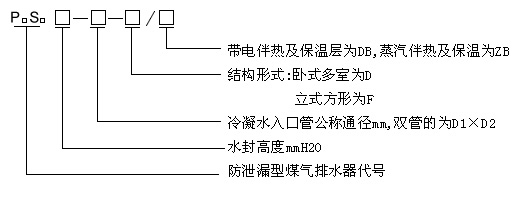

主要是将防击穿无泄漏煤气排水器接入输送煤气的管道中(管道最低处),煤气管道内的冷凝水经排水管进入排水器高压室,然后经过隔板上高低压室的连通管道进入排水器低压室将冷凝水收集并通过水封并自动排出煤气管道中的冷凝水,保证设备的正常运转。当煤气管网压力波动或其它原因引起的排水器有效水位异常低下被煤气击穿,在煤气冲击的作用下,触动防泄漏装置,封闭溢流口,阻止煤气向外泄漏,保证设备正常运转。一般情况下,水封高度大于2000mm时,应采用双室或三室结构,使溢流水口处于2000mm以下,便于观察排水器工作状况。 煤气排水器型号标注
煤气排水器主要技术参数

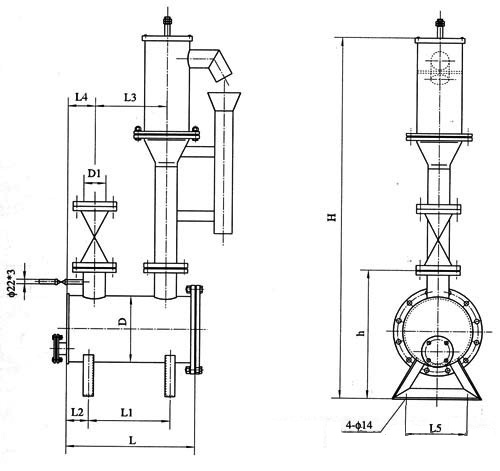

1、水封高度≤2000mmH2O卧式排水器外形尺寸见图一、表一

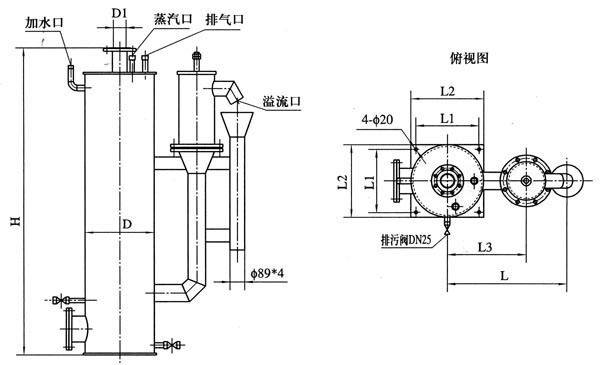

2、水封高度≤2000mmH2O立式圆形外形尺寸见图二、表二
3、水封高度>2000mmH2O方形排水器外形尺寸见图三、表三
4、水封高度>2000mmH2O立式圆形排水器外形尺寸见图四、表四
5、水封高度>7000mmH2O高压多室排水器外形尺寸见图五、图六、表五
表一、水封高度≤2000mmH2O防泄漏型卧式煤气排水器外形尺寸
型号 | 水封高度 mmH2O | 公称通径 mm | H | h | D1 | D | L | L1 | L2 | L3 | L4 | L5 | P□S□-1000-100W | 1000 | DN100 | 1500 | 630 | Φ108 | Φ325 | 600 | 400 | 100 | 350 | 125 | 300 | P□S□-1600-100W | 1600 | DN100 | 2100 | P□S□-2000-100W | 2000 | DN100 | 2500 | P□S□-1000-125W | 1000 | DN125 | 1500 | 630 | Φ133 | Φ362 | 650 | 400 | 125 | 350 | 150 | 320 | P□S□-1600-125W | 1600 | DN125 | 2100 | P□S□-2000-125W | 2000 | DN125 | 2500 | P□S□-1000-150W | 1000 | DN150 | 1520 | 700 | Φ159 | Φ412 | 800 | 530 | 150 | 400 | 200 | 320 | P□S□-1600-150W | 1600 | DN150 | 2120 | P□S□-2000-150W | 2000 | DN150 | 2520 | P□S□-1000-200W | 1000 | DN200 | 1670 | 950 | Φ219 | Φ612 | 900 | 500 | 200 | 450 | 225 | 500 | P□S□-1600-200W | 1600 | DN200 | 2270 | P□S□-2000-200W | 2000 | DN200 | 2670 |
煤气排水器使用工作原理
|
