防爆轰阻火器的工作流程图解
发布时间: 2021/7/13
       防爆轰阻火器的工作流程图解
  防爆轰阻火器是一个重要的安全装置和蒸汽控制系统的安全运行的组件。它们的作用是防止火焰从单元的暴露侧传播到受保护的一侧。所有阻火器的工作原理是相同的:当火焰尝试通过金属或其他导热材料的狭窄构件通道时,火焰的热量会被传导直至熄灭。然而爆轰型阻火器需要阻止每秒1600-2200m/s的火焰通过,并且承受冲击波带来的25-120bar的巨大压力。

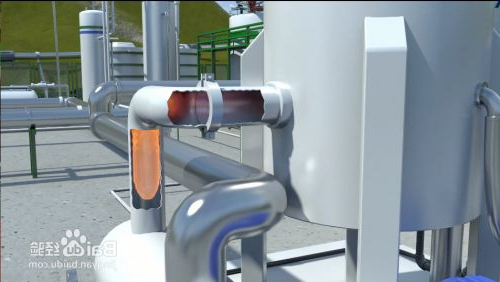

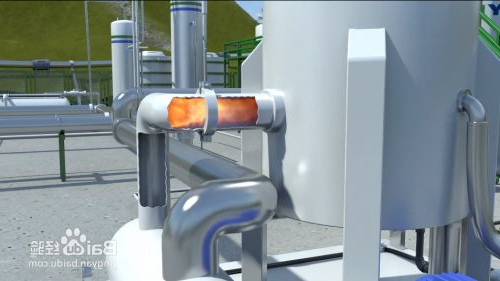

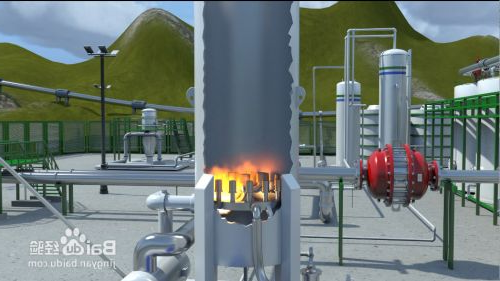

  装置产生回火时,会形成管道爆燃,爆燃是一种燃烧波,以小于音速的速度通过热传递传播。压力通常是初始压力的10倍,传播速度一般达到10-300m/s。

“爆燃”与“爆轰”

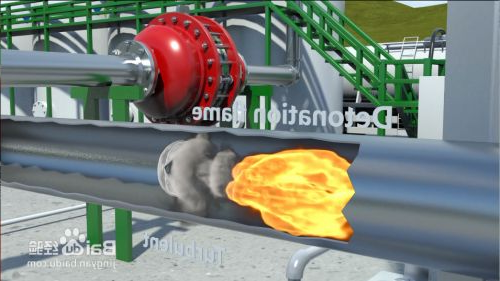

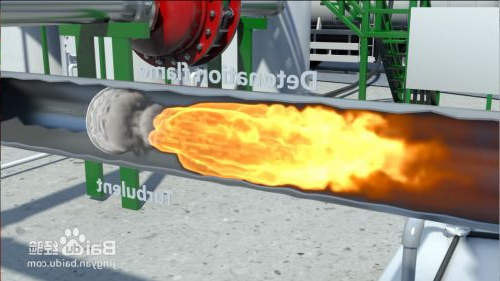

  管道内在发生爆燃后,很可能会导致爆燃至爆轰的转变,爆燃火焰通过燃烧生成湍流(压力冲击波)压缩并加热管道内的蒸汽通过一定距离的加速,最终导致爆轰的形成。在爆燃-爆轰转变期间,假设初始压力为大气压力,则可观测到爆轰峰值压力高达120bar。

稳定爆轰
  稳定爆轰是完全形成爆轰波的形态,一般以1600-1900m/s的传播速度。一系列的试验证明,丙烷会造成20-50bar和20-30bar的稳定爆炸压力。
  目前几乎不可能预测爆轰的位置以及加速的距离。

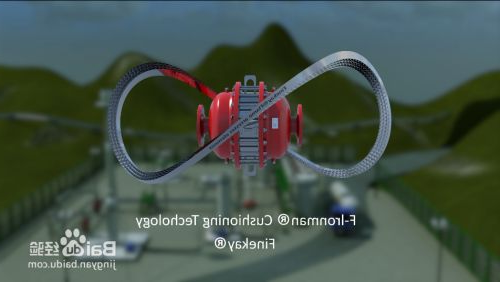

防爆轰阻火器
  防爆轰阻火器除了需要具备可以抵抗爆燃、爆轰和稳定爆轰压力波的结构组件。并且可以抑制双向管道“亚音速”和”超音速”火焰的击穿。

防爆轰阻火器的相关知识注意点:
  装置中的管道连接件(弯头、三通、阀门等)产生紊乱因素,这会导致管道内火焰加速,在更短的加速距离内爆燃完成到爆轰的转变。


注意事项
  防爆轰阻火器的安装及使用受限
